Акустическое моделирование, проектирование и оптимизация звукового пространства для обеспечения хорошего качества речи и музыки в помещениях, предназначенных для хоккея с шайбой, фигурного катания, скоростного бега на коньках, шорт-трека, кёрлинга, хоккея с мячом, массового катания и подобных мероприятий

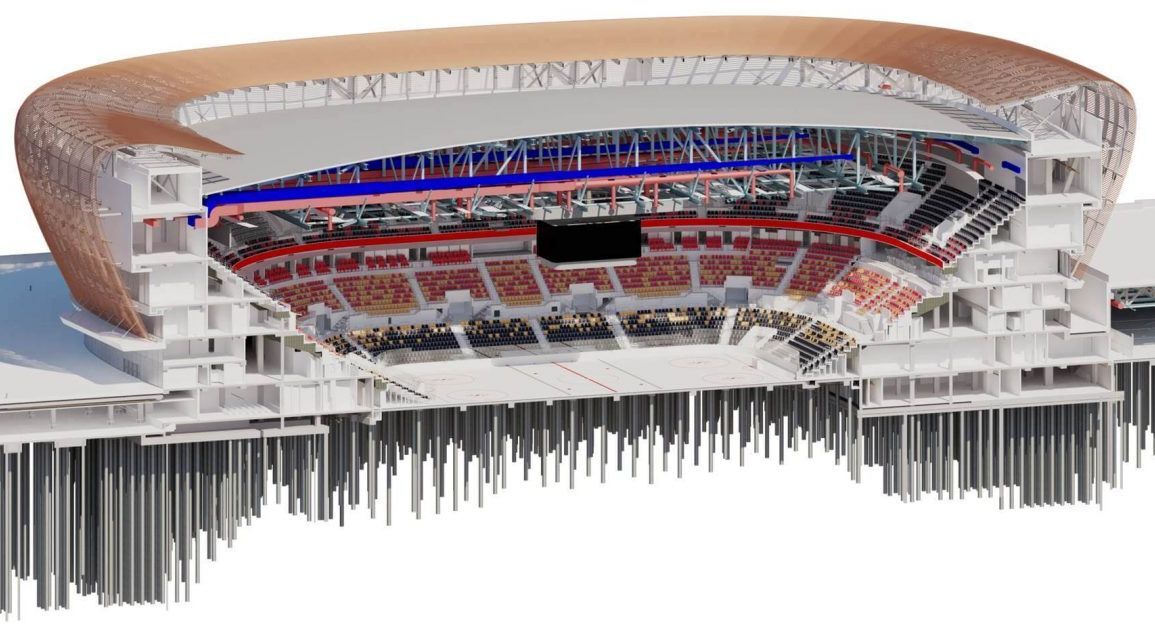

Архитектурная акустика ледовой арены
Специфика проведения мероприятий, таких как хоккейные матчи, концерты, выступления артистов и т.п. требует умения адаптировать звуковое пространство ледовой арены под конкретные условия эксплуатации. Задача акустического проектирования усложняется большими размерами этих сооружений. Звуковые волны, генерируемые болельщиками, музыкой и объявлениями, многократно отражаются от крупных поверхностей, таких как стеклянные панели, лед, металлическая арматура, создавая помехи для четкого восприятия формируемой звуковой картины участникам тренировочного процесса и зрителям мероприятий.
Ледовые арены имеют особенности, о которых стоит задуматься еще на этапе проектирования спортивного сооружения :
— в процессе хоккейного матча при ударах шайбы о борт появляются ощутимые звуковые отражения, порой заглушающими речь диктора, а во время тренировки те же удары могут вызывать сложности с восприятием указаний от тренера;
— в фигурном катании крайне важно четкое воспроизведение музыкального материала, отсутствие «акустической каши» для выполнения всех элементов программы в соответствии с ритмом;
— при проведении концертов и шоу-программ критично качество воспроизведения звука в сочетании как музыкального, так и речевого материала.
— в процессе хоккейного матча при ударах шайбы о борт появляются ощутимые звуковые отражения, порой заглушающими речь диктора, а во время тренировки те же удары могут вызывать сложности с восприятием указаний от тренера;
— в фигурном катании крайне важно четкое воспроизведение музыкального материала, отсутствие «акустической каши» для выполнения всех элементов программы в соответствии с ритмом;
— при проведении концертов и шоу-программ критично качество воспроизведения звука в сочетании как музыкального, так и речевого материала.
Акустика ледовых арен
Ключевыми условиями для качественного воспроизведения звукового контента на ледовой арене являются:
— достижение необходимого времени реверберации;
— подбор и оптимизация формы помещения;
— устранение шумовых эффектов;
— качественное усиление звука.
— достижение необходимого времени реверберации;
— подбор и оптимизация формы помещения;
— устранение шумовых эффектов;
— качественное усиление звука.
Проблемы со звуком и их решения
Реверберация – это процесс постепенного уменьшения интенсивности звука при его многократных отражениях. Большое время реверберации в сооружениях с ледовым покрытием обусловлено большими объемами этих помещений с применением твердых покрытий изо льда, бетона, стекла и т.п.
Свод правил 31-112-2007 «Физкультурно-спортивные залы. Часть 3. Крытые ледовые арены» дает следующие рекомендации: «время послезвучая (реверберации) в верхней части помещения от 500 Гц не должно превышать 6 сек. Время послезвучая следует доводить до 4 сек». В свою очередь в «Руководстве по ледовым аренам Международной федерации хоккея на льду (ИИХФ)» указано: «время реверберации должно быть достаточно коротким (< 3 секунд)».
Свод правил 31-112-2007 «Физкультурно-спортивные залы. Часть 3. Крытые ледовые арены» дает следующие рекомендации: «время послезвучая (реверберации) в верхней части помещения от 500 Гц не должно превышать 6 сек. Время послезвучая следует доводить до 4 сек». В свою очередь в «Руководстве по ледовым аренам Международной федерации хоккея на льду (ИИХФ)» указано: «время реверберации должно быть достаточно коротким (< 3 секунд)».
Явление, называемое "порхающим-эхо", появляется когда звук отражается от двух плоских, твердых параллельных поверхностей, несмотря на то, что в помещении или пространстве есть и другие поверхности, поглощающие или рассеивающие звук. Эхо негативно влияет на разборчивость речи в этих помещениях и фактически повышает уровень шума в них.
Избежать возникновения акустических артефактов можно еще до того, как сооружение построено, на этапе проектирования: с помощью подбора формы зала определенной формы. При выборе формы потолка в первую очередь следует избегать эллиптических, полукруглых, округлых форм. Рекомендуется искать решение, при котором звук рассеивается (фермы, предметы неправильной формы).
Избежать возникновения акустических артефактов можно еще до того, как сооружение построено, на этапе проектирования: с помощью подбора формы зала определенной формы. При выборе формы потолка в первую очередь следует избегать эллиптических, полукруглых, округлых форм. Рекомендуется искать решение, при котором звук рассеивается (фермы, предметы неправильной формы).
Высокий уровень реверберации и эхо, приводящий к превышению допустимого уровня шума, создает серьезную проблему для тех, кто часто пользуется спортивными помещениями (тренеры, занимающиеся, зрители).
Применение упругих оснований, шумоглушителей, виброгасителей позволяет минимизировать шумовые эффекты, возникающие от работы электродвигателей и движения воздуха по воздуховодам, решеткам и прочим элементам вентиляционных систем.
В залах крытых катков для учебно-тренировочных занятий, а также спортивно-демонстрационных и многофункциональных залах катков устройство звукопоглощающих потолков рекомендуется независимо от акустического расчета.
Применение упругих оснований, шумоглушителей, виброгасителей позволяет минимизировать шумовые эффекты, возникающие от работы электродвигателей и движения воздуха по воздуховодам, решеткам и прочим элементам вентиляционных систем.
В залах крытых катков для учебно-тренировочных занятий, а также спортивно-демонстрационных и многофункциональных залах катков устройство звукопоглощающих потолков рекомендуется независимо от акустического расчета.
Система звукоусиления может иметь два варианта расположения основных акустических систем – это распределенное размещение акустики по всему периметру ледовой арены, или локальное размещение акустических линейных массивов в зоне подвеса светодиодного медиакуба. В первом варианте акустические системы должны быть подвешены над трибунами арены в распределенном порядке для покрытия всех зон зрительских трибун. Во втором варианте акустические системы в виде линейных массивов крепятся на конструктив светодиодного медиакуба. И в том, и в другом варианте акустические системы должны обеспечивать оптимальное звуковое давление в каждом секторе зрительских трибун. Для этого на этапе проектирования системы звукоусиления должен быть осуществлен акустический расчет для данной ледовой арены.
К системе звукоусиления также относятся акустические системы подтрибунных пространств и мобильные системы для концертных и развлекательных мероприятий. Управление, обработка и передача аудио сигнала осуществляется в аппаратной звукорежиссера ледовой арены, где установлено специализированное для этого оборудование: микшерные пульты, усилители мощности, цифровые аудио платформы, микрофоны и др. Окончательная настройка звукового давления и времени задержки каждой акустической системы могут создавать у слушателей ощущение, что звук поступает точно из середины зала.
К системе звукоусиления также относятся акустические системы подтрибунных пространств и мобильные системы для концертных и развлекательных мероприятий. Управление, обработка и передача аудио сигнала осуществляется в аппаратной звукорежиссера ледовой арены, где установлено специализированное для этого оборудование: микшерные пульты, усилители мощности, цифровые аудио платформы, микрофоны и др. Окончательная настройка звукового давления и времени задержки каждой акустической системы могут создавать у слушателей ощущение, что звук поступает точно из середины зала.
В первую очередь проводятся акустические измерения на площадке и производится акустический анализ объемно-планировочного решения помещения арены. На основании такого анализа происходит коррекция основной архитектурной концепции помещения.

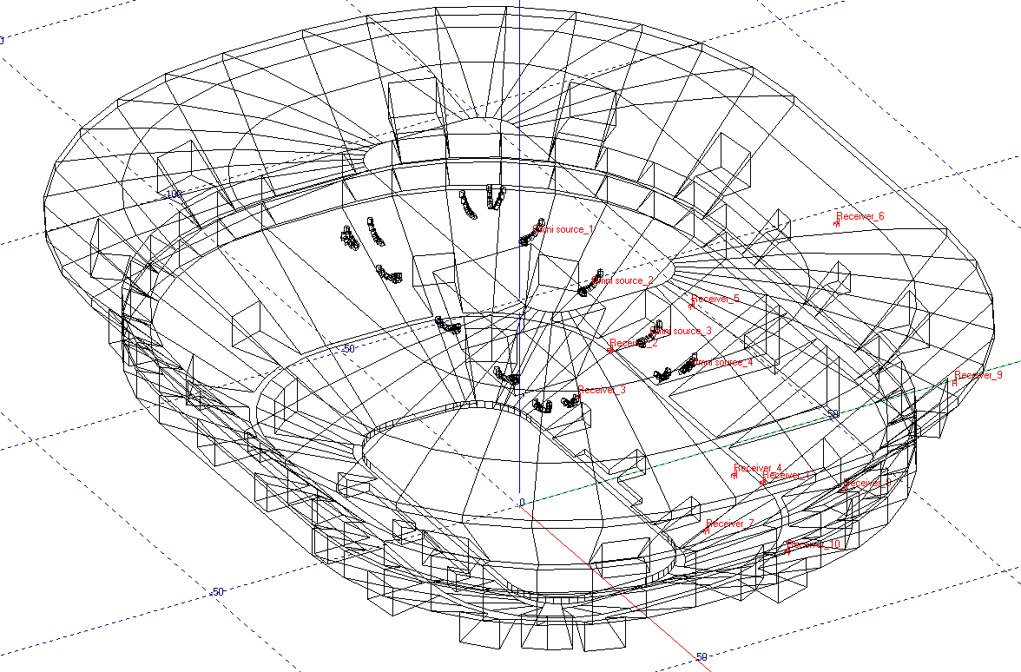

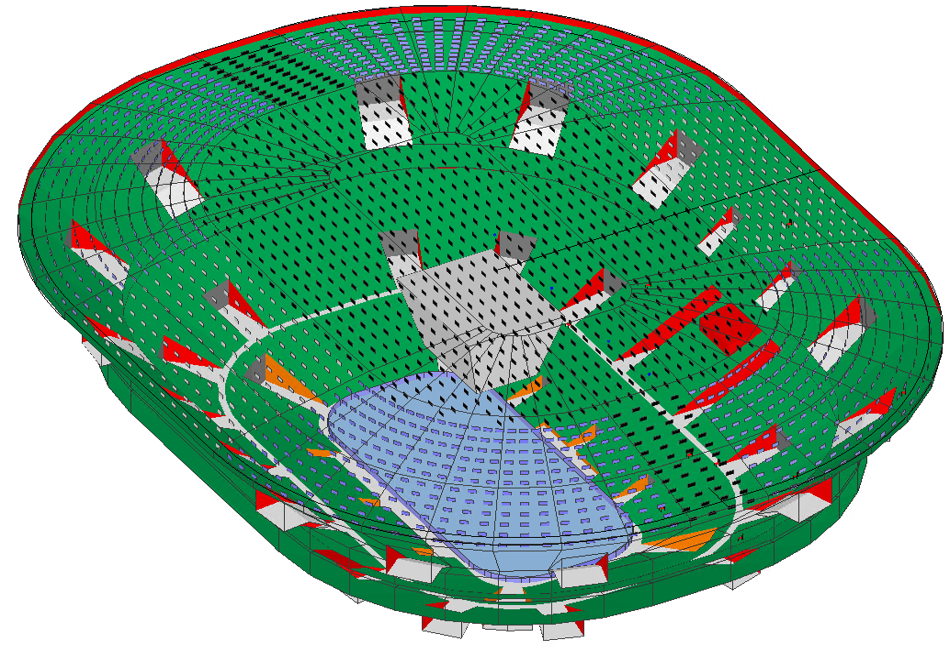

По итогу согласования основных акустических требований по форме, конструкциям и материалам отделки интерьера проектируемого помещения составляется акустическая модель. Акустическое моделирование позволяет инженерам и архитекторам предварительно оценить звуковые характеристики помещений, произвести контрольный расчет времени реверберации и определить методы его оптимизации. Такая модель позволяет предсказать, как звук будет отражаться, поглощаться и рассеиваться внутри помещения, за счет чего возможно оптимизировать естественную акустику и создать условия для комфортной слышимости.
По итогу согласования основных акустических требований по форме, конструкциям и материалам отделки интерьера проектируемого помещения составляется акустическая модель. Акустическое моделирование позволяет инженерам и архитекторам предварительно оценить звуковые характеристики помещений, произвести контрольный расчет времени реверберации и определить методы его оптимизации. Такая модель позволяет предсказать, как звук будет отражаться, поглощаться и рассеиваться внутри помещения, за счет чего возможно оптимизировать естественную акустику и создать условия для комфортной слышимости.
Акустический проект
Следом за моделированием разрабатывается комплекс мероприятий по шумозащите и звукоизоляции помещения средствами строительной акустики, и делается предварительный акустический расчет зала с учетом требований к акустике ледовых арен и музыкальных концертных площадок.
Акустический расчет дополнительно включает в себя предложения составу электроакустических трактов и режимов работы системы озвучивания. Установливаемое мультимедийное оборудование подбирается с учетом температурного режима помещения и должно иметь повышенную устойчивость к холоду и влаге.
Акустический расчет дополнительно включает в себя предложения составу электроакустических трактов и режимов работы системы озвучивания. Установливаемое мультимедийное оборудование подбирается с учетом температурного режима помещения и должно иметь повышенную устойчивость к холоду и влаге.
При выборе материалов звукопоглощающей отделки часто возникают трудности. С одной стороны, она должна обладать высокими акустическими характеристиками, что свойственно, как правило, пористым и легким материалам. С другой стороны, звукопоглощающая облицовка должна быть износоустойчивой и ударопрочной. Вместе с тем очень важен правильный выбор конструкций кресел проектируемого помещения, с точки зрения достижения требуемого общего фонда звукопоглощения.
На завершающем этапе акустического проектирования помещения проводится обязательная проверка и визирование исполнительских чертежей, содержащих разработанные акустические мероприятия специалистами-акустиками.
На завершающем этапе акустического проектирования помещения проводится обязательная проверка и визирование исполнительских чертежей, содержащих разработанные акустические мероприятия специалистами-акустиками.
